在阀门技术领域，填料紧定结构的性能对阀门密封效果及整体运行稳定性起着关键作用。本实用新型聚焦于阀门填料紧定结构的创新优化，为行业带来更可靠的解决方案。

一、传统困境：密封性与稳定性的双重挑战

传统填料紧定结构在实际应用中存在明显缺陷。其紧定填料时，需依赖外加扳手拧动螺母，操作流程繁琐，效率低下。更严重的是，传统结构缺乏有效的螺纹锁定装置，当阀门安装于管道系统后，管道运行时持续的震动会使螺母逐渐松动。螺母松动不仅导致密封失效，造成介质外漏，还可能引发安全隐患，甚至导致生产事故，给企业带来经济损失与环境污染风险。

二、创新突破：三位一体的高效紧定与锁定方案

本实用新型致力于攻克传统难题，提出全新的填料紧定结构。该结构巧妙地将填料压套、压套螺母与手柄相结合，实现填料紧定与螺纹锁定的双重功能。

在技术设计上，填料压套是创新核心部件。其外表面加工有花键，内孔则设有螺纹。手柄上同样设计了与填料压套相匹配的花键结构，通过手柄转动，利用花键的啮合带动填料压套旋转。填料压套凭借内孔螺纹，在旋转过程中沿轴向运动，逐步压紧填料，确保密封效果。这种设计摒弃了传统扳手操作，简化了填料紧定流程，提升了操作便利性与效率。

同时，该结构还具备独特的螺纹锁定机制。当填料完成压紧后，将手柄抬起并逆时针旋转至与支架接触的位置。此设计的精妙之处在于，一旦填料出现松动，填料压套会带动手柄逆时针转动。而手柄与支架的接触限制了手柄的转动，进而锁死螺纹，有效防止因管道震动导致的螺母松动，从根本上解决传统结构的密封失效问题。

三、结构解析：直观展现技术细节

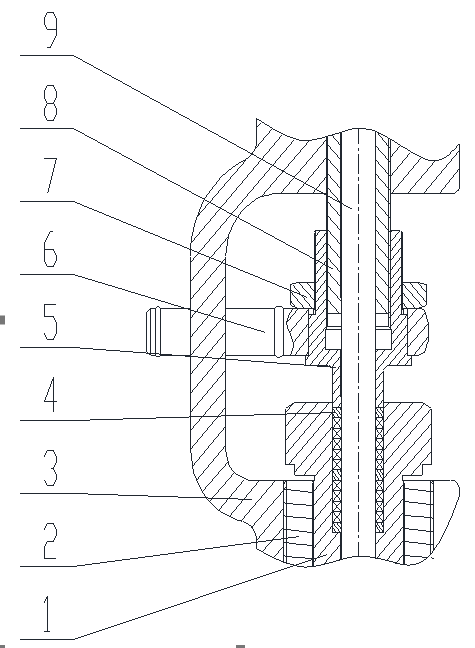

结合附图1（组成结构示意图），可更清晰地了解本新型填料紧定结构的组成与工作原理。结构主要由阀盖（1）、阀体（2）、支架（3）、填料垫（4）、填料压套（5）、手柄（6）、锁紧螺母（7）、压套螺柱（8）以及阀杆（9）构成。

四、操作指南：便捷高效的填料紧定流程

紧定填料时，具体操作步骤如下：首先，旋出锁紧螺母（7）；接着，顺时针转动手柄（6），当手柄转动至与支架（3）接触时，向上抬起手柄（6），直至手柄与填料压套（5）配合的花键完全脱离；随后，逆时针转动手柄（6），使其再次与支架（3）接触；放下手柄（6），使手柄与填料压套（5）的花键重新配合；再次顺时针转动手柄（6），如此反复操作，直至填料被压紧。确定填料压紧后，将手柄（6）抬起并逆时针旋转，使其与支架（3）接触，完成锁定步骤。

        本阀门新型填料紧定结构凭借创新的设计理念与可靠的技术方案，有效解决了传统结构的诸多弊端，显著提升了阀门的密封性能与运行稳定性，为阀门技术领域的发展注入新活力，在工业生产及流体输送等领域具有广阔的应用前景与巨大的实用价值。
